TF-63X180F-C/Y自封式吸油過濾器
發布時間：2013-11-04 17:19:48 來源：未知

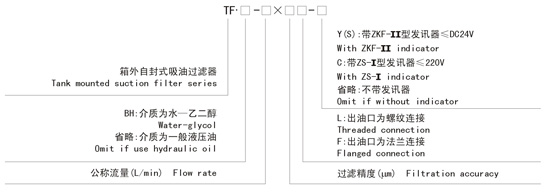

型號說明 Model Code
 |
技術參數 Technical Data
|
型號
model
|
公稱流量Flow(L/min)
|
過濾精度Filtr.(μm)
|
通徑
Dia(mm)
|
原始壓力損失
Initial△P(MPa)
|
發訊器裝置
Indicator
|
連接方式
Connection
|
重量
Weight(Kg)
|
濾芯型號
Model of element
|
|
(V)
|
(A)
|
|
TF(LXZ)-25×*L-C/Y
|
25
|
80
100
180
|
15
|
＜0.01
|
12
24
36
220
|
2.5
2
1.5
0.25
|
管式
Thread
|
0.4
|
TFX(ZX)-25×*
|
|
TF(LXZ)-40×*L-C/Y
|
40
|
20
|
0.45
|
TFX(ZX)-40×*
|
|
TF(LXZ)-63×*L-C/Y
|
63
|
25
|
0.82
|
TFX(ZX)-63×*
|
|
TF(LXZ)-100×*L-C/Y
|
100
|
32
|
0.87
|
TFX(ZX)-100×*
|
|
TF(LXZ)-160×*L-C/Y
|
160
|
40
|
1.75
|
TFX(ZX)-160×*
|
|
TF(LXZ)-250×*L-C/Y
|
250
|
50
|
法蘭
Flange
|
2.60
|
TFX(ZX)-250×*
|
|
TF(LXZ)-400×*L-C/Y
|
400
|
65
|
4.3
|
TFX(ZX)-400×*
|
|
TF(LXZ)-630×*L-C/Y
|
630
|
90
|
6.2
|
TFX(ZX)-630×*
|
|
TF(LXZ)-800×*L-C/Y
|
800
|
90
|
6.9
|
TFX(ZX)-800×*
|
連接尺寸Mounting Size(管式（出油口螺紋連接），法蘭式（出油口法蘭連接）
表一，TF-25~160螺紋式連接尺寸
|
型號Model
|
尺寸Size(mm)
|
|
L1
|
L2
|
L3
|
H
|
M
|
D
|
A
|
B
|
C1
|
C2
|
C3
|
h
|
4-d
|
|
TF-25×* L- C/Y
|
93
|
78
|
36
|
25
|
M22×1.5
|
Ф62
|
80
|
60
|
45
|
42
|
42
|
9.5
|
Ф9
|
|
TF-40×* L- C/Y
|
110
|
M27×2
|
|
TF-63×* L- C/Y
|
138
|
98
|
40
|
33
|
M33×2
|
Ф75
|
90
|
70.7
|
54
|
47
|
10
|
|
TF-100×* L- C/Y
|
188
|
M42×2
|
|
TF-160×* L- C/Y
|
200
|
119
|
53
|
42
|
M48×2
|
Ф91
|
105
|
81.3
|
62
|
53.5
|
12
|
Ф11
|
表二，TF-250~800法蘭式連接尺寸
|
型號Model
|
尺寸Size(mm)
|
|
L1
|
L2
|
L3
|
H
|
do
|
D
|
a
|
b
|
4-n
|
A
|
B
|
C1
|
C2
|
C3
|
4-d
|
h
|
Q
|
|
TF-250×* F- C/Y
|
270
|
119
|
53
|
42
|
Ф50
|
Ф91
|
70
|
40
|
M10
|
105
|
81.3
|
72.5
|
53.5
|
42
|
Ф11
|
12
|
Ф60
|
|
TF-400×* F- C/Y
|
275
|
141
|
60
|
50
|
Ф65
|
Ф110
|
90
|
50
|
125
|
95.5
|
82.5
|
61
|
15
|
Ф73
|
|
TF-630×* F- C/Y
|
325
|
184
|
55
|
65
|
Ф90
|
Ф140
|
120
|
70
|
160
|
130
|
100
|
81
|
15
|
Ф102
|
|
