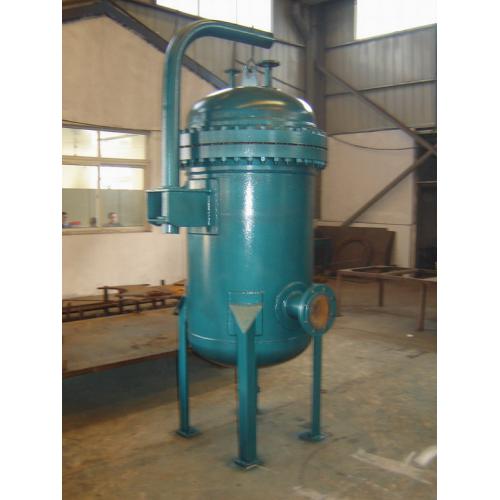

精細過濾器
發布時間：2014-04-12 08:59:42 來源：未知
1.精細過濾器主要作為過濾分離器、流量計、控制閥等的保護性過濾器。在煉廠成品庫、中轉油庫、機場貯油庫等顆粒污染較嚴重的場合，安裝在入庫過濾分離器（A級）的前面（串聯使用）作為預過濾器用，能有效地延長聚結濾芯的壽命；當安裝在流量計、控制閥前使用時，可有效地攔截尺寸較大的顆粒雜質，防止其發生機械損壞。
2 精細過濾器基本結構和工作原理
精細過濾器由濾芯、殼體和放氣閥、壓差計、排污閥、取樣接頭等附件組成。其基本結構見圖。本類閥門在管道中一般應當水平安裝。
被過濾的油品由進口管進入過濾器殼體的下部，然后從外向內流過濾芯，這時較粗的顆粒便會立即沉淀下來（由排污口放出）較小的顆粒被濾芯攔截。最后干凈的油品經濾芯托盤匯集后，由出口管流出過濾器。隨著被過濾的油量增加，沉積在濾芯上的污染物會引起過濾器的壓差上升，當壓差上升至0.1Mpa時，說明濾芯已被堵塞，應予更換或清洗。由以下結構組成：
1、安全閥接口 2、排空閥 3、過濾器上蓋
4、O型密封圈 5、濾芯 6、濾芯托盤
7、過濾器進口 8、排污閥 9、過濾器出口
10、取樣口 11、引壓管 12、手動杠桿開蓋裝置
13、壓差計
3 主要性能指標
1、 初始壓差：≤0.02Mpa
2、 最大允許工作壓差：0.1Mpa
3、 過濾精度：
濾材 YLZ-5濾紙 YLZ-15濾紙 YLZ-30濾紙 200目不銹鋼網 100目不銹鋼網
過濾精度 5μm 15μm 30μm 80μm 150μm
4、 濾芯結構強度：0.3Mpa
