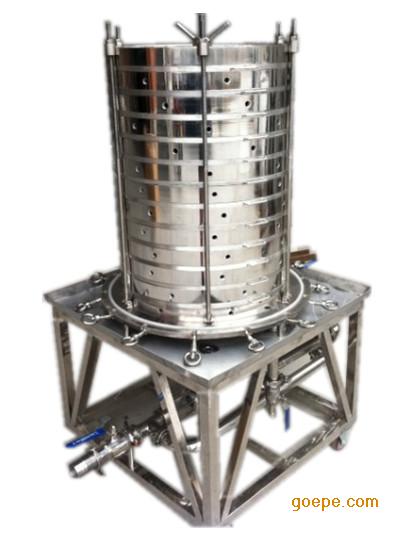

層疊式板框過濾器

發布時間：2014-04-21 10:11:17 來源：未知

層疊式板框過濾器與臥式板框過濾器，這兩種機器的使用對比：
　　1、本機最大壓力可承受0.5、0.6Mpa、不漏液體，因本機選用機械壓緊及全封閉法蘭聯接，杜絕漏的現象，而臥式板框過濾器選用硅膠密封，壓力高容易漏液體，采用旋轉壓緊，硅膠本身有軟性，從而不能保證漏液體現象。
　　2、本機最大流量達200T/h，最小達4T/h，因本機由進口DN40或DN50、DN80、DN100、DN120進入，從中分二至三個出口進入過濾機（器）內、加上每層法蘭中間七、八個孔進入內腔體過濾，再中間小法蘭多孔出來，出液口DN40或DN50、DN80、DN100、DN120，從而充分保證進液體也保證出液體，就可確保大流量。縮短了過濾周期，而臥式板框過濾器進液口小，再加上網板進液口只有一個小長方形孔進入，從而不太能確保大流量。(每層法蘭高1.5cm-10cm，寬1cm-2cm)。
　　3、本機過濾面積大，最大20個平方，面積大，體積小，占用面積小，本機雙網板過濾，而確保過濾面大，體積小。而臥式板框過濾器面積也可做大，它就體積大，由幾十層組成，而層疊式板框過濾器只有二十層組成。
　　4、本機一次性存活性碳可達3公斤-300公斤，從中解決制藥、化工行業存粉末活性碳的設備，而臥式板框過濾器存碳，它橫向存，不能確保框內充分存，層疊式板框過濾器平放存，就可確保框內充分存，層疊式板框過濾器，還有獨特的循環回流系統和過濾器內放液閥，是過濾活性碳行業的理想設備。(層疊式板框法蘭高1.5cm-10cm寬1cm-2cm)。
　　5、本機由保溫過濾器和不保溫過濾器兩種，保溫層疊式板框過濾器，適用于制藥、精細化工過濾中液體溫度低而結晶的難題，本機而用蒸汽加熱或電熱管加熱兩種，而臥式板框過濾器不能保溫過濾，不能把過濾溫低結晶液解決。

規　格　及　技　術　參　數
規　格	層數	過濾面積 (M2)	濾材尺寸 (mm)	濾材微孔濾膜（微米）	過濾壓力 (MPa)	流量 (T/h)	存活性炭(kg)	電機功率 (KW)
CT-Ф300	5	0.7	Ф310	0.22-3	0.2-0.6	4	3	0.75
CT-Ф300	10	1.4	Ф310	0.22-3	0.2-0.6	8	6	1.1
CT-Ф300	15	2.1	Ф310	0.22-3	0.2-0.6	12	9	1.5
CT-Ф300	20	2.8	Ф310	0.22-3	0.2-0.6	16	12	2.2
CT-Ф400	10	2.5	Ф410	0.22-3	0.2-0.6	14	15	2.2
CT-Ф400	15	3.75	Ф410	0.22-3	0.2-0.6	21	20	2.2
CT-Ф400	20	5	Ф410	0.22-3	0.2-0.6	28	30	3
CT-Ф500	10	3.9	Ф510	0.22-3	0.2-0.6	35	35	3
CT-Ф500	20	7.8	Ф510	0.22-3	0.2-0.6	50	70	3
CT-Ф550	10	4.75	Ф560	0.22-3	0.2-0.6	40	40	4
CT-Ф550	20	9.5	Ф560	0.22-3	0.2-0.6	80	80	4
CT-Ф600	10	5.65	Ф610	0.22-3	0.2-0.6	80	100	4
CT-Ф600	15	8.47	Ф610	0.22-3	0.2-0.6	100	150	4
CT-Ф600	20	11.30	Ф610	0.22-3	0.2-0.6	160	200	4
CT-Ф800	10	10.0	Ф810	0.22-3	0.2-0.6	180	150	4
CT-Ф800	20	20.0	Ф810	0.22-3	0.2-0.6	200	300	4
