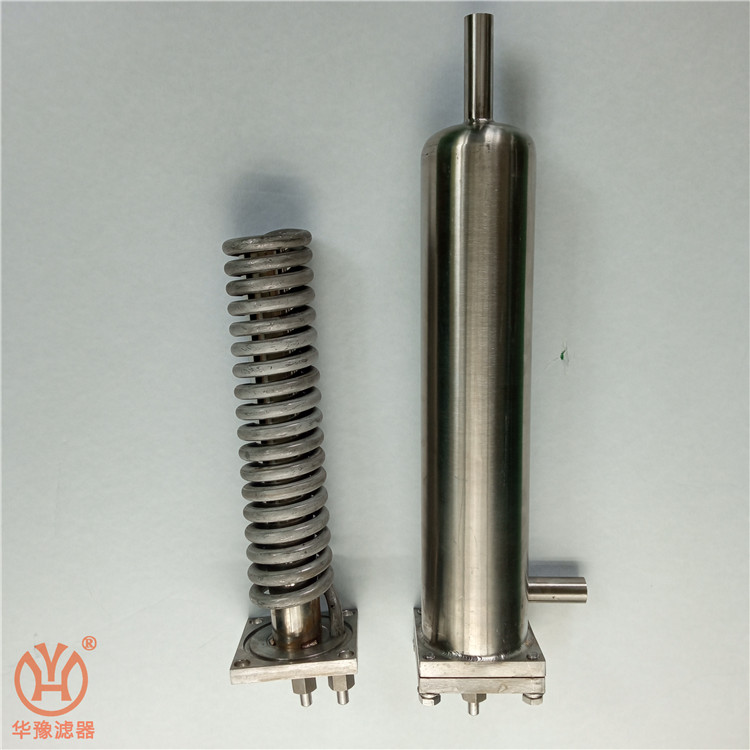

A型預冷卻器單盤管冷卻器SC-D14M12-320P

A型預冷卻器單盤管冷卻器SC-D14M12-320P
一、產品概述：
1、A型預冷卻器采用單盤管，由樣水管壁厚3mm，所以它能承受樣水與冷卻水之間很高的溫差，使用壽命長。
2、B型管冷卻器采用雙盤管，經過一級降溫后， 樣水溫度降低到100℃以下。由于樣水與冷卻水溫差已經很小，所以樣水管壁厚可適當減小，有效長度長，有效冷卻面積大，同時，由于樣水管壁厚為1.5mm,所以它能取得非常好的降溫效果,經過兩級降溫后樣水的溫度不高于冷卻水進口溫度2℃。
A、樣水入口溫度<200度時采用雙盤管冷卻器進行冷卻；
B、樣水入口溫度>200度時采用單盤管+雙盤管冷卻器進行兩級冷卻；
C、A型單盤管冷卻器和B型雙盤管冷卻器采用串聯方式布置在同一冷卻架上，可節水50%；同時由于冷卻器采用高效逆向熱交換方式，每路取樣點只需冷卻水1.5t/h。
3、恒溫冷卻器。該設備使用在恒溫裝置內，通過與恒溫水箱冷卻水熱交換
將樣水恒定在一定的溫度范圍內（25±1℃）。
4、主要用于汽水取樣裝置中對高溫高壓排污水的冷卻降壓，通過排污擴容
器內冷卻水管道的五級縮放降壓和冷卻水管道上翅片冷卻，使排污壓力不大于0.2MPa，溫度小于50度。
二、性能參數：

名稱	桶型冷卻器（A）	桶型冷卻器（B）	恒溫冷卻器	排污擴容器
型號	SC-D14M12-320P	SC-D8M12-320P	SC-DBM8-6PI	SB-W57-320P
熱交換面積	0.176㎡	0.439㎡	0.265㎡
樣品最高壓力、溫度	38MPa/650℃	38MPa/650℃	6MPa/650℃	32 MPa/650℃
樣品最大流量	2500 ml/min	2500 ml/min	2500 ml/min	10000 ml/min
樣品接口管徑	Φ14×3	Φ8×1.5	Φ8×1.5	DN50
冷卻水管管徑	Φ22×2.5	Φ22×2.5	恒溫水箱	冷卻水量2.5m3/h
冷卻器材質	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
樣水/冷卻水連接方式	螺紋連接/焊接	螺紋連接/焊接	螺紋連接/水箱	焊接/焊接
